Schalungsmatrizen
Im Rahmen öffentlicher oder gewerblicher Hochbauten wünscht sich der Bauherr oft die Herstellung eines individuellen Schriftzuges oder seines Logos im Sichtbeton.
Matrizen als Zahl, Text oder Logo
Unsere handgefertigten Elastomerschalungsmatrizen lassen diesen Wunsch Wirklichkeit werden. Dabei reicht das Spektrum von Zahlen, Texten und ganzen Schriftzügen hin zu Logo und Wappen. Nach Ihren Vorgaben gestalten wir einen Schriftzug oder setzen das uns im CAD-Format zur Verfügung gestellte Logo um.
Aufbau einer Schalungsmatrize
Bei der Matrize wird in eine Struktur und eine Trägerebene unterschieden. Die Strukturebene ist das Herzstück und bildet die eigentliche Kontur ab. Hier kann je nach Wunsch als Negativ oder Positiv gefertigt werden. Die Strukturebene wird mit der Trägerebene verklebt. Beides ergibt so eine Einheit.
Keine Modellfertigung erforderlich
Die von uns verwendete Elastomerqualität ermöglicht eine hohe Wiedertreue bei gleichzeitig guter Entschalungsmöglichkeit. Aufgrund der gewählten Fertigungsmethode entfällt eine aufwändige Modellfertigung, was sich im günstigen Preis niederschlägt.
Individuelle Beratung
Bei der Findung des für Sie passenden Matrize stehen wir Ihnen mit unserer Erfahrung zur Verfügung und fertigen entsprechende Entwurfsvorschläge.
Wiederverwendbare Standardschriftzüge

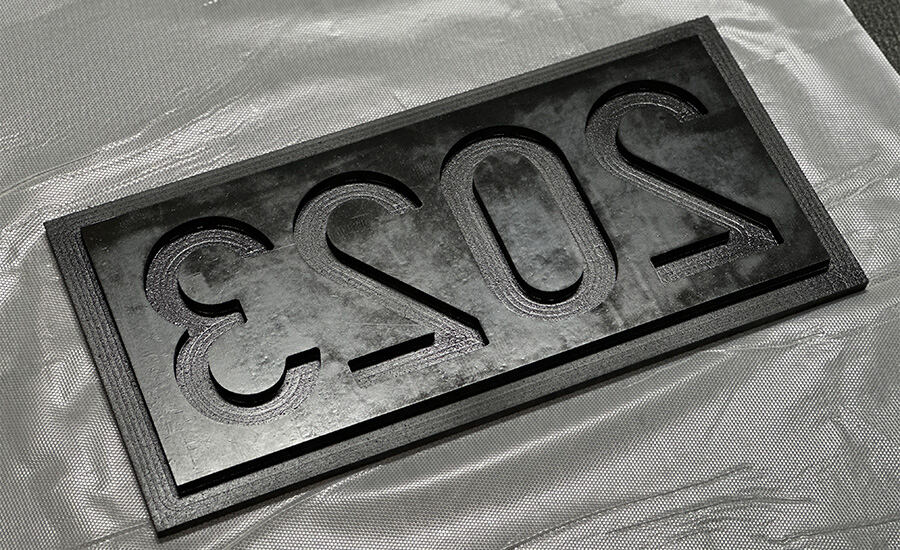

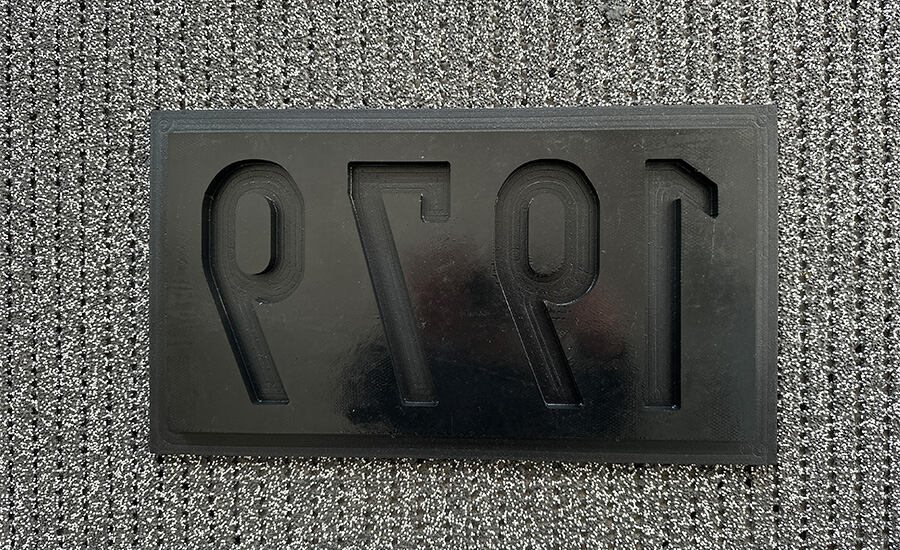

Für Standardschriftzüge wie die Jahreszahl nach RiZ-ING Jahr 1 (Richtzeichnung für Ingenieurbauten) stehen unsere Jahreszahlmatrizen als industriell gefertigtes Gummiformteil zur Verfügung. Diese Matrizen sind wiederverwendbar und daher besonders preisgünstig.
Ihre Vorteile
Individuell
Individualität dank Elastomerschalungsmatrizen
Persönlich
Beratung bei der Planung und Entwurfsvorschläge
Flexibel
gute Entschalbarkeit dank flexibler Elastomerqualität
Kurzfristig
preisgünstige Konfektion und kurze Lieferzeiten
Mögliche Varianten

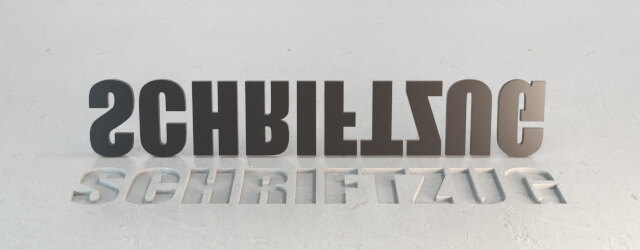

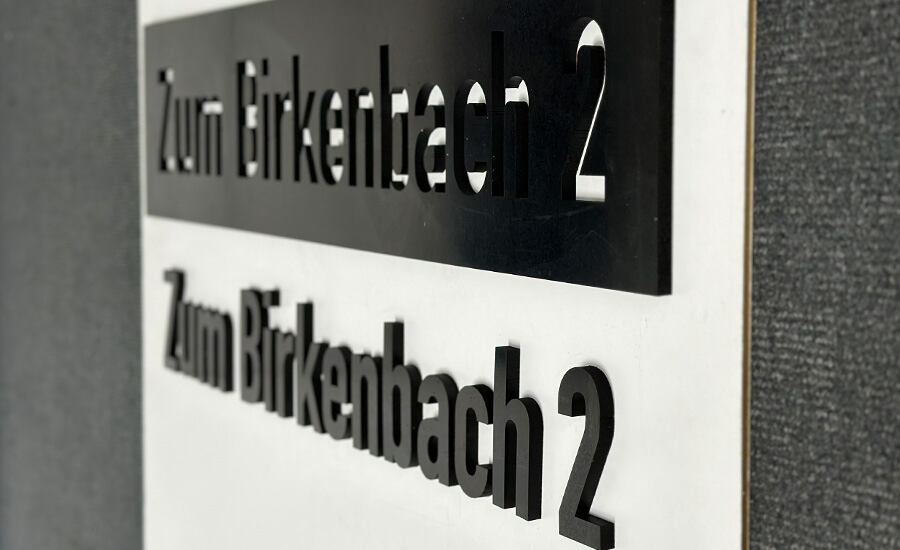

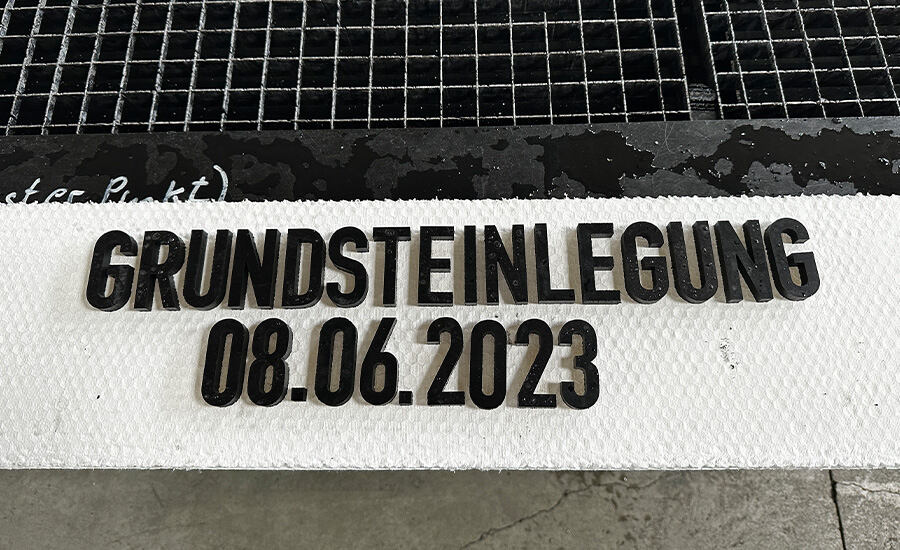

Form 1 (lose Buchstaben)
In der Variante besteht die Schalungseinlage aus losen Buchstaben. Werden diese spiegelverkehrt in die Schalung gelegt, ergeben diese entsprechend der gewählten Stärke eine Vertiefung innerhalb der ansonst ebenen Sichtbetonfläche. Form 1 ist fertigungstechnisch die einfachste Ausführung und sehr preisgünstig.

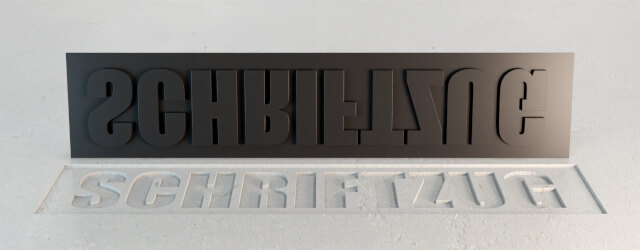

Form 2 (vertiefte Prägung)
Diese Ausführung besticht durch ihre 2 Ebenen: zunächst setzt eine tieferliegende Fläche die eigentliche Gestaltungsfläche von dem umgebenden Sichtbeton ab. Innerhalb der Gestaltungsfläche ist der Schriftzug sodann als weitere Vertiefung dargestellt. Form 2 ist eine in der Fertigung aufwändigere Variante, in der Verwendung durch den Betonbau jedoch einfach zu handhaben.

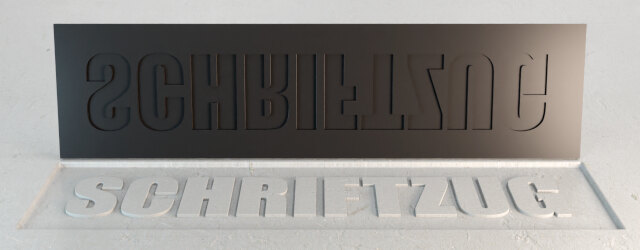

Form 3 (hervorstehende Prägung)
Form 3 stellt in gewissem Maße das Gegenstück zu Form 2 dar. Diese Ausführung bildet zunächst eine tieferliegende Gestaltungsfläche. Der eigentliche Schriftzug hebt sich von dieser als Positiv (hervorstehend) ab. Der Fertigungsaufwand von Form 3 ist geringer als Form 2, die Anwendung (konkret das Entschalen) ist jedoch bei kleinteiligen Schriftzügen schwieriger.

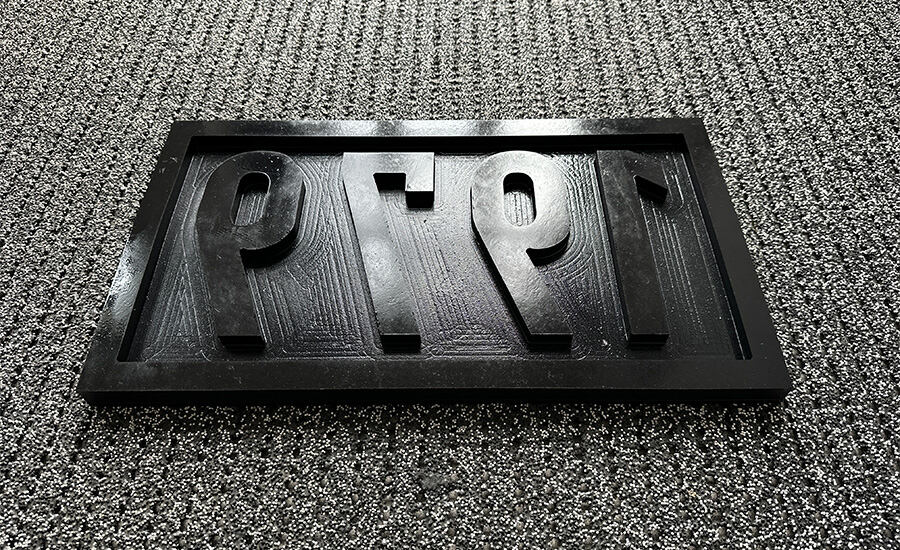

Form 4 (Variante nach RiZ Ing Jahr)
Die Matrize nach Form 4 ist eine Spielart der Ausführung nach Form 3. Die tieferliegende Gestaltungsfläche ist von einem abgesetzten Rahmen umfasst. Insoweit kann Form 4 in gewisser Weise mit der Ausführung nach Richtzeichnung Jahr 1 (RiZ Ing Jahr 1) verglichen werden.
Weitere Informationen zu Schaltungsmatrizen finden Sie in unserer nachfolgenden Broschüre:

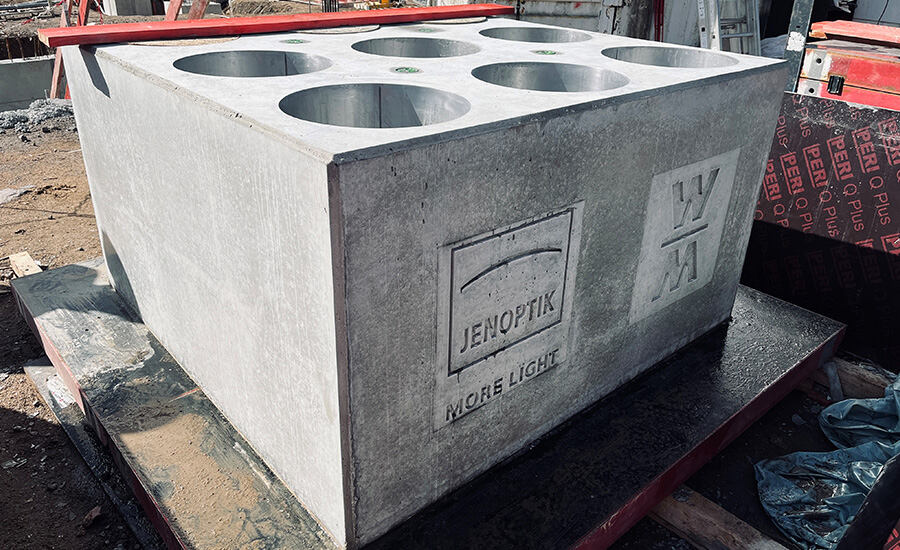

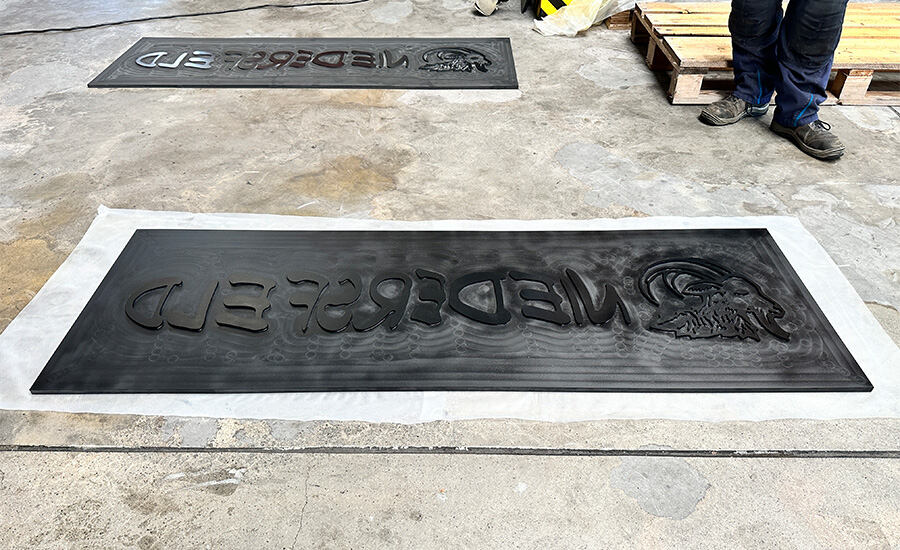

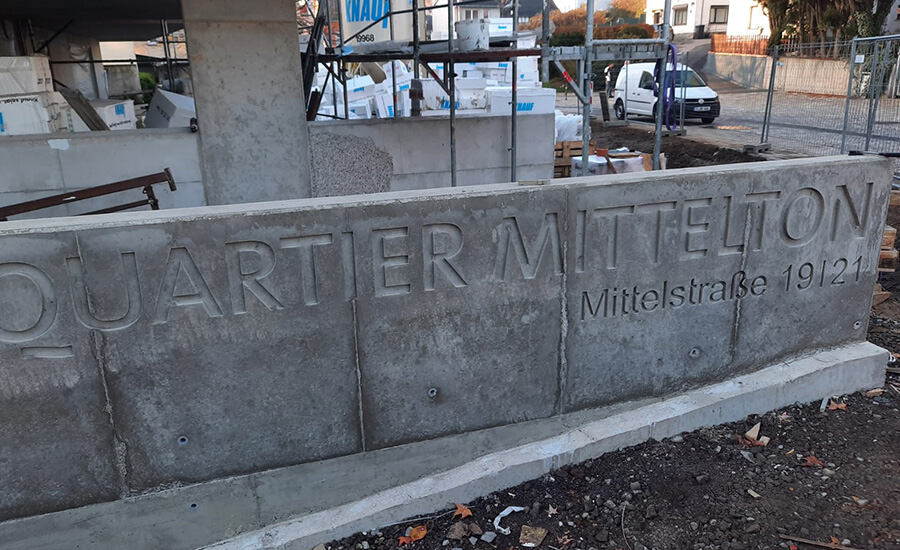

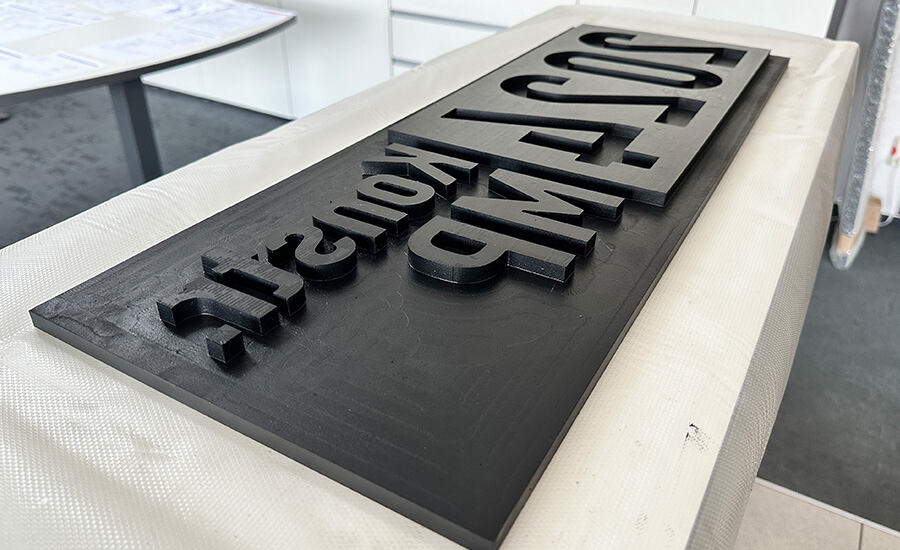

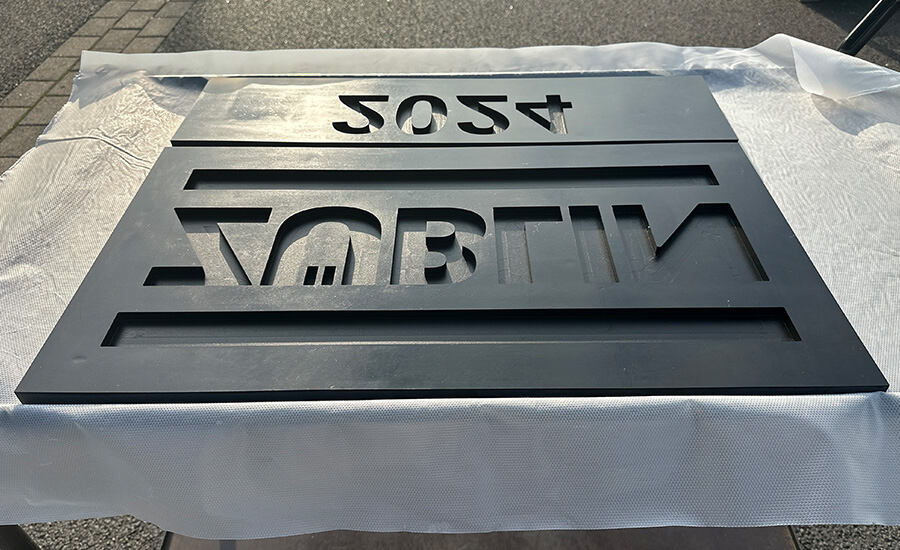

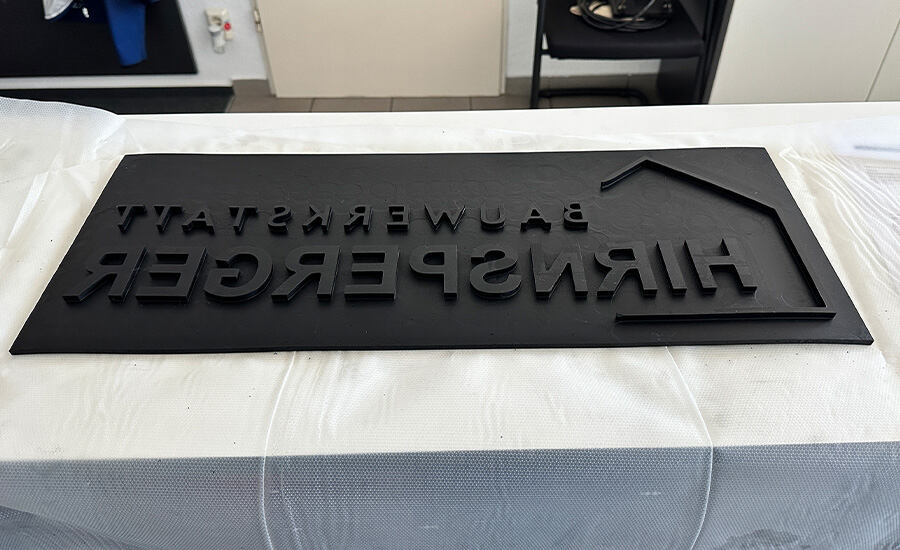

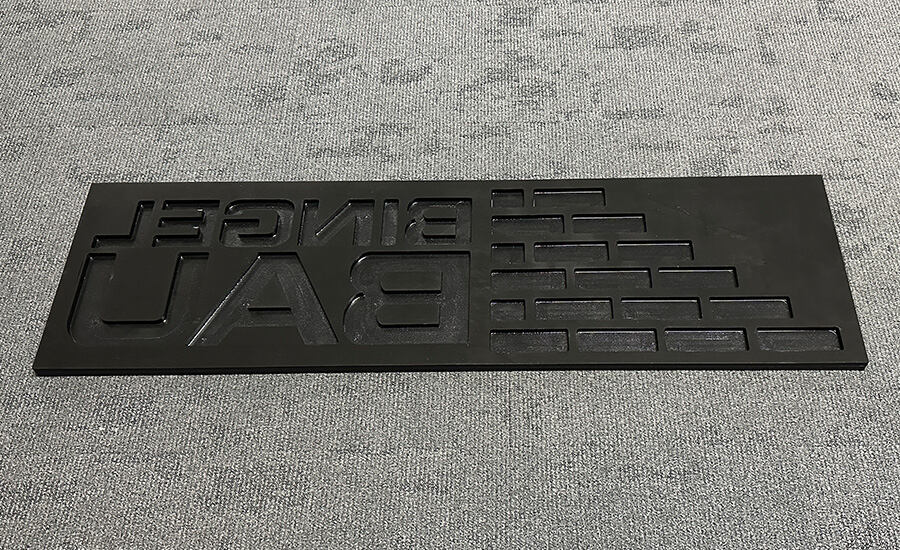

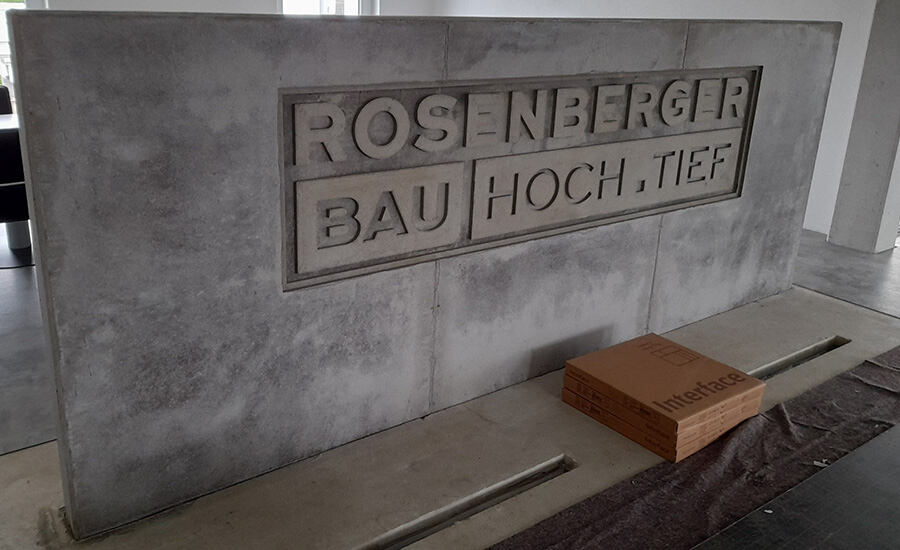

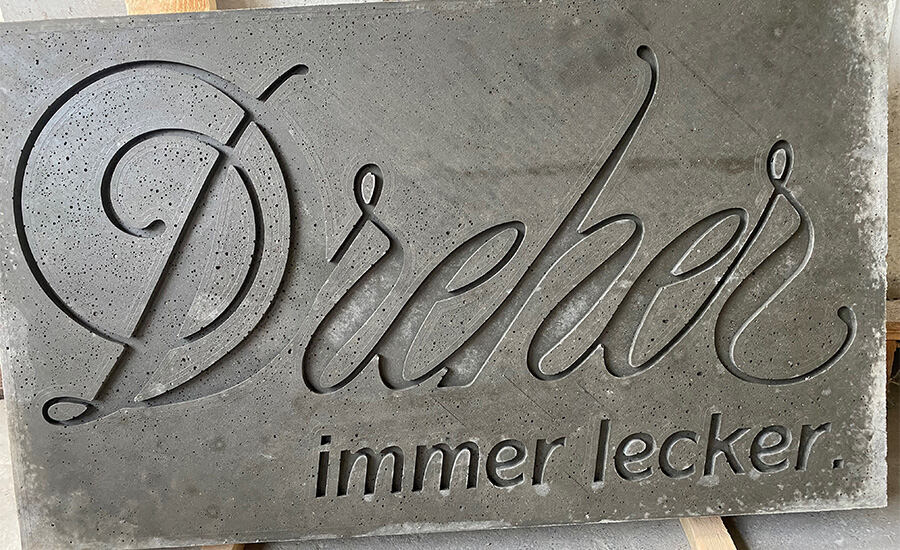

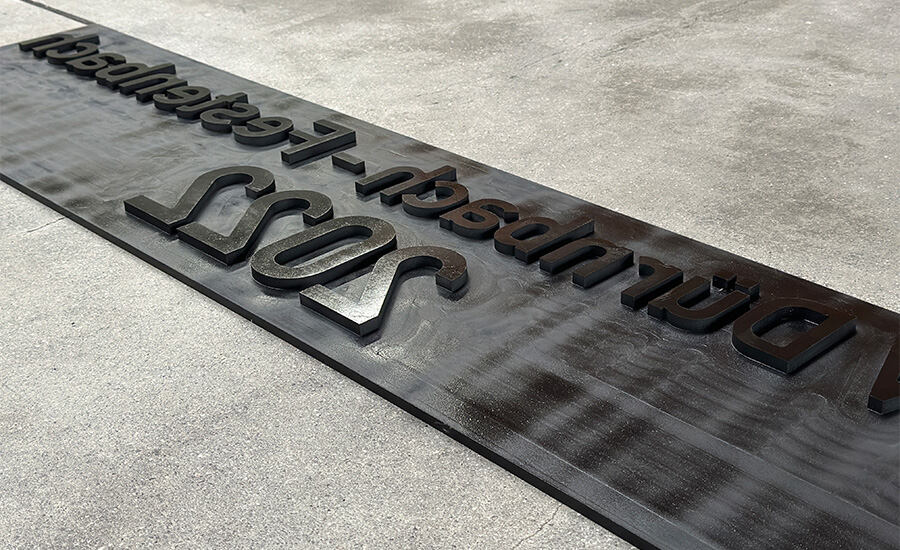

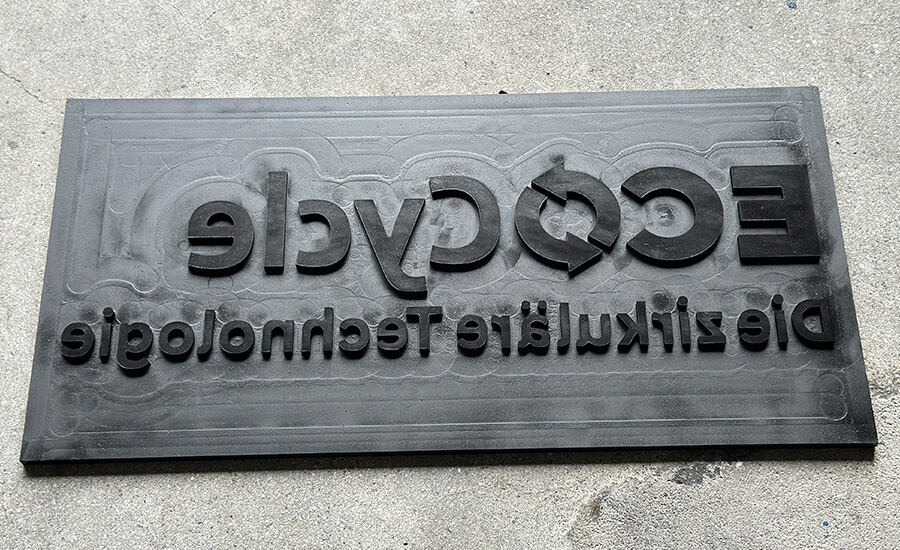

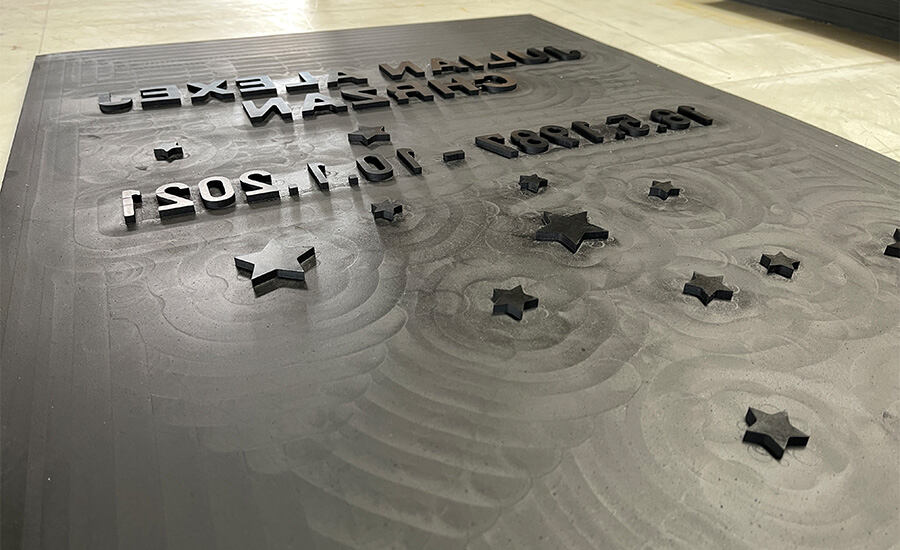

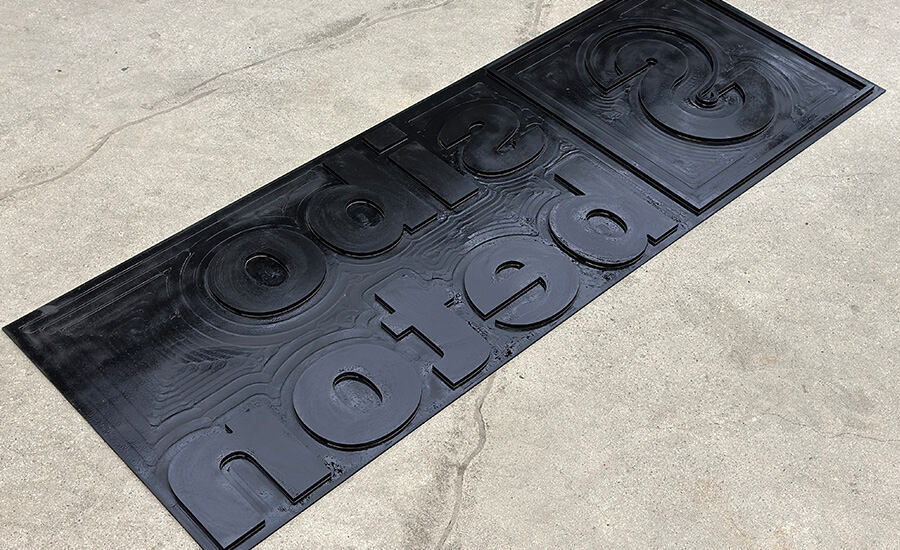

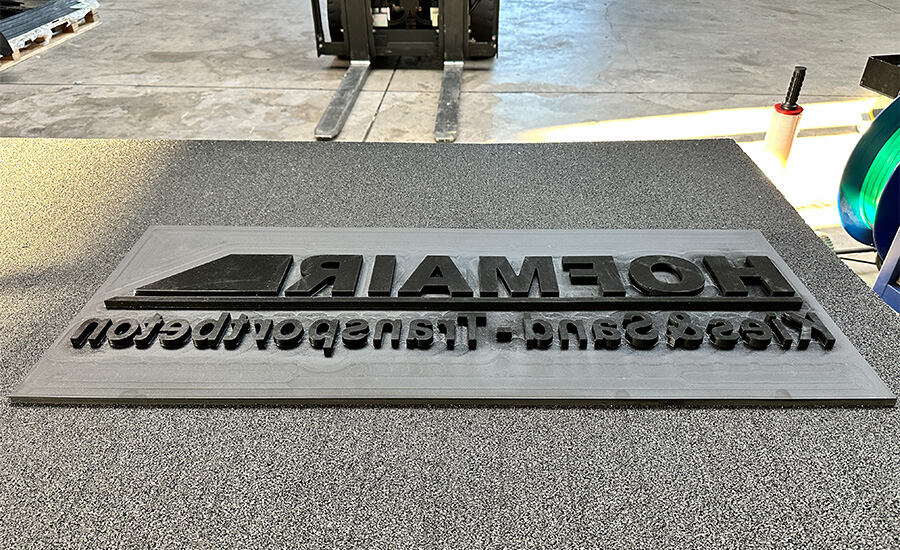

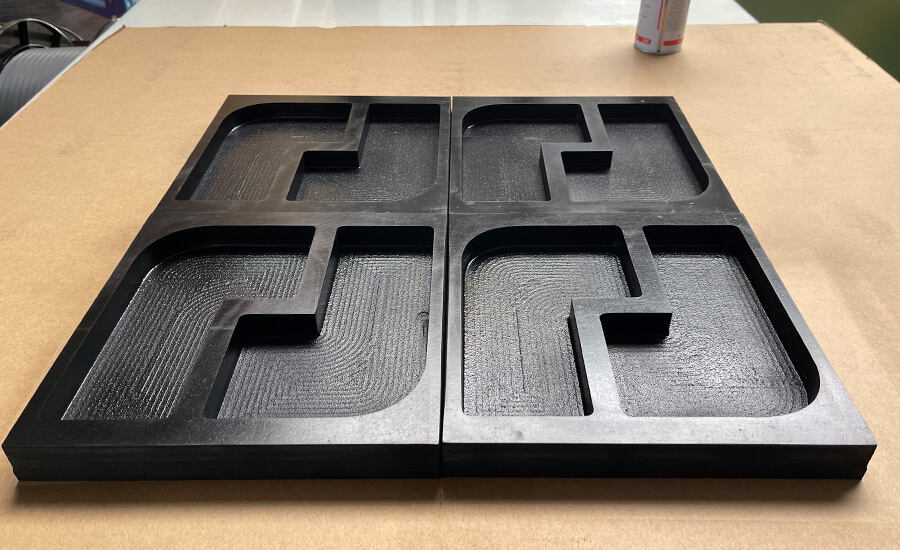

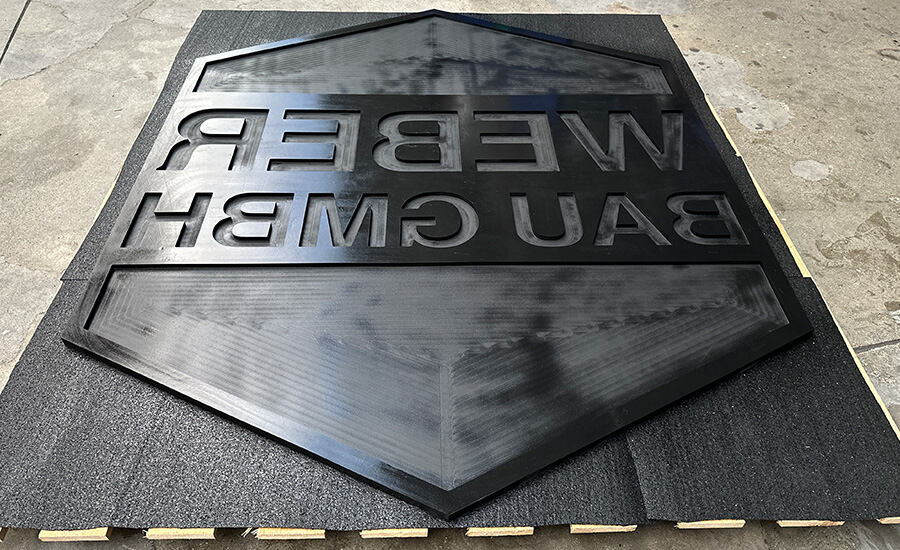

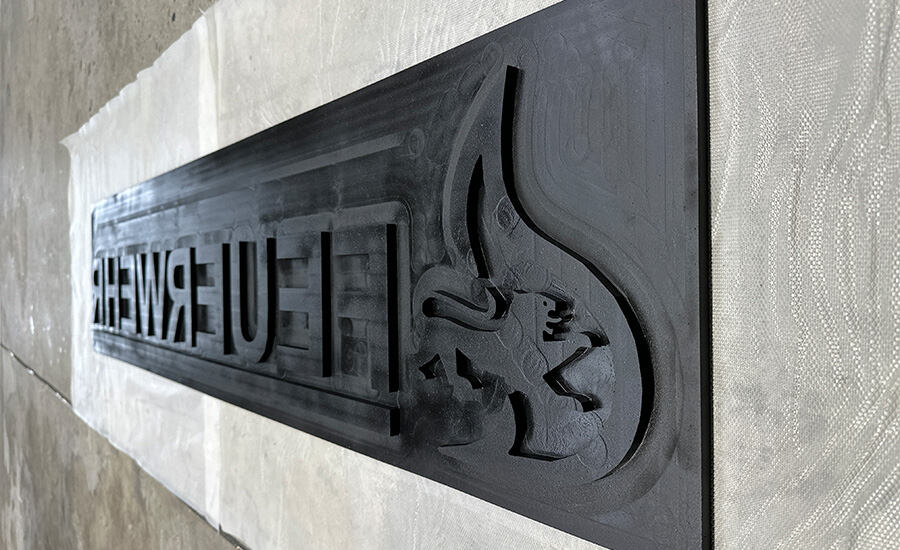

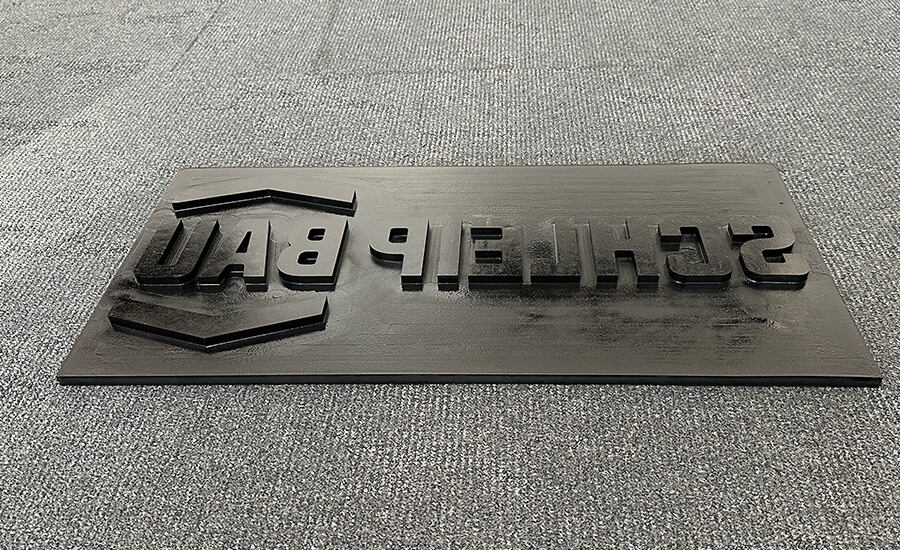

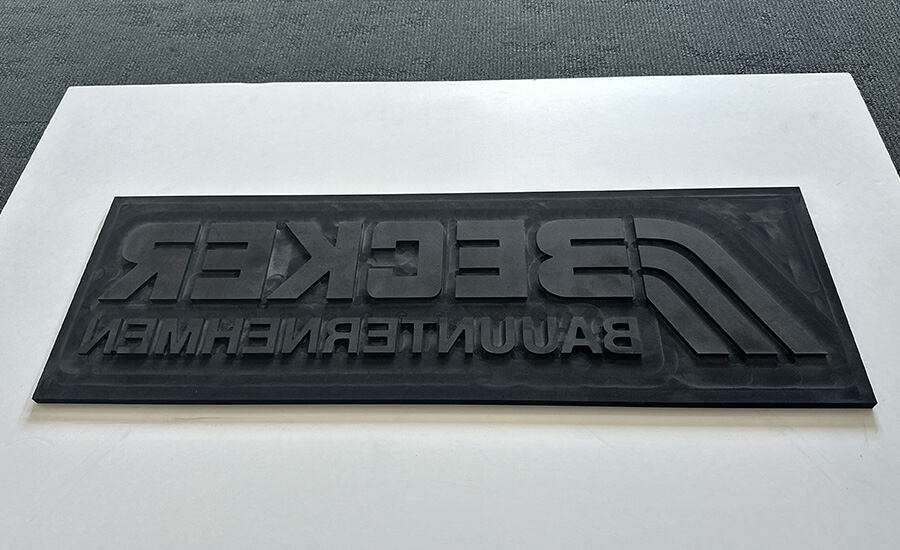

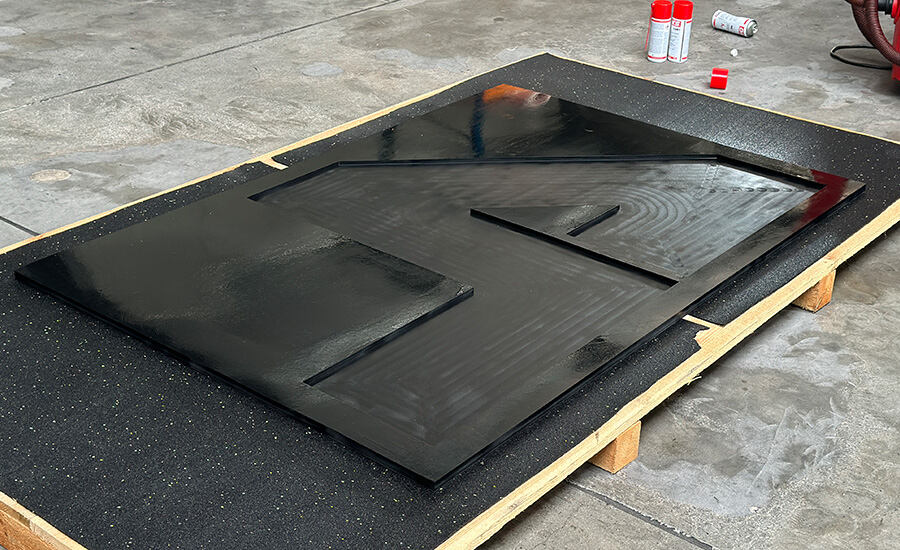

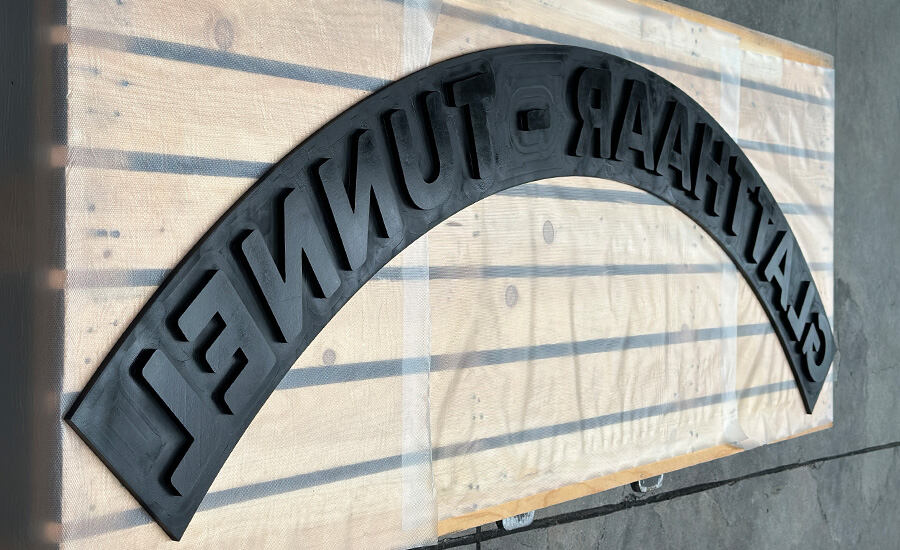

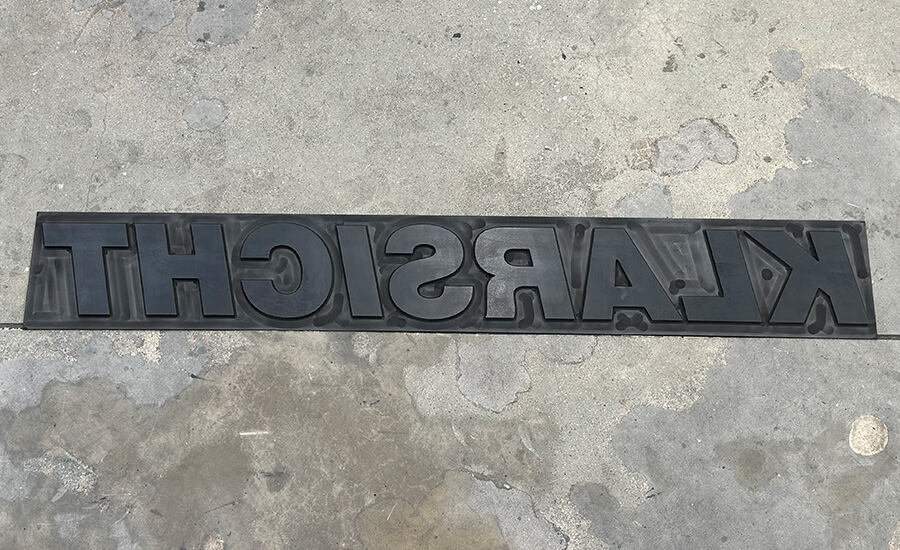

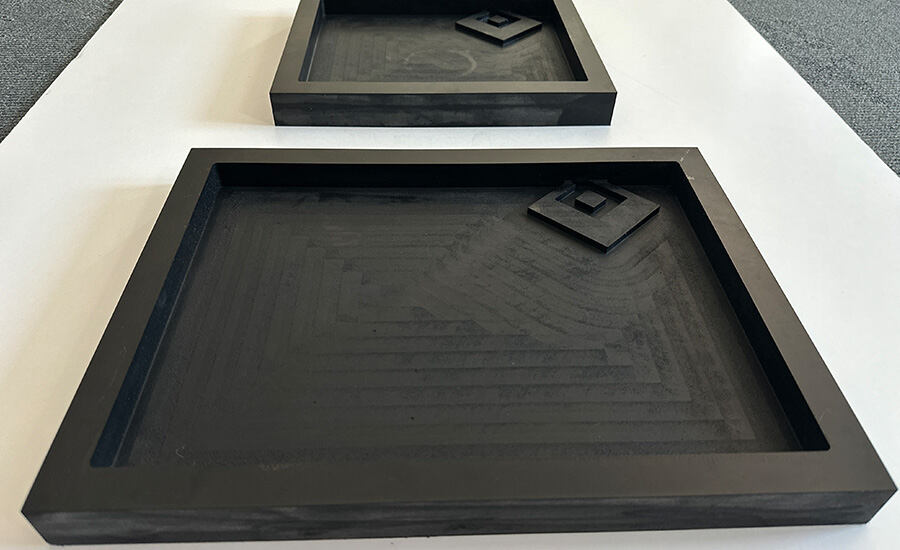

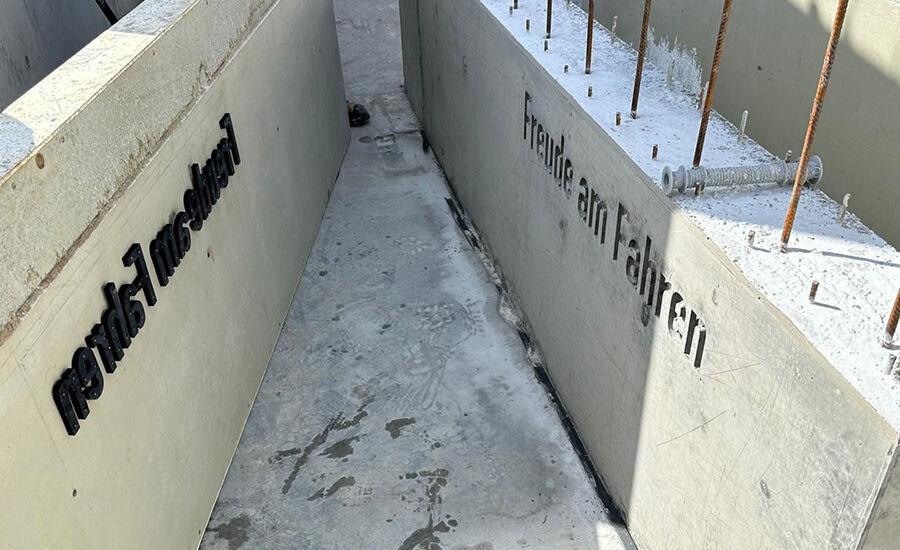

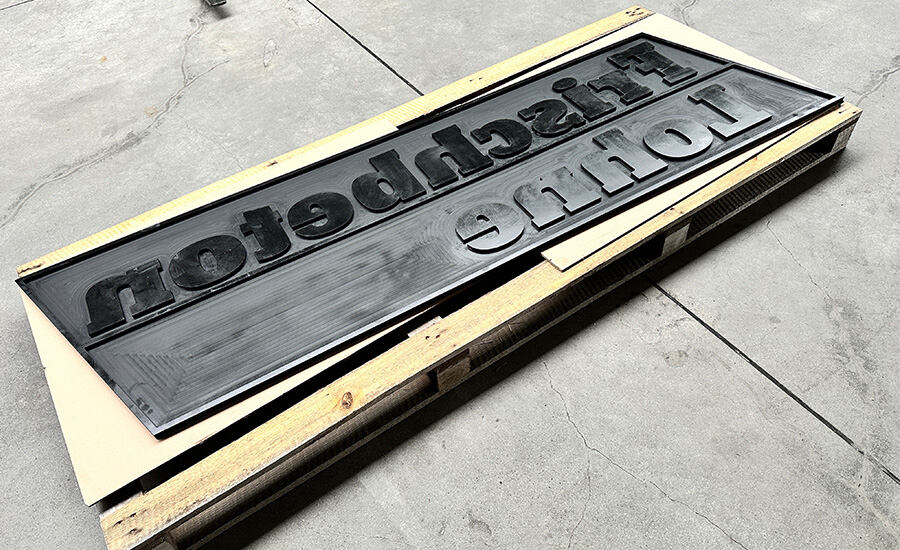

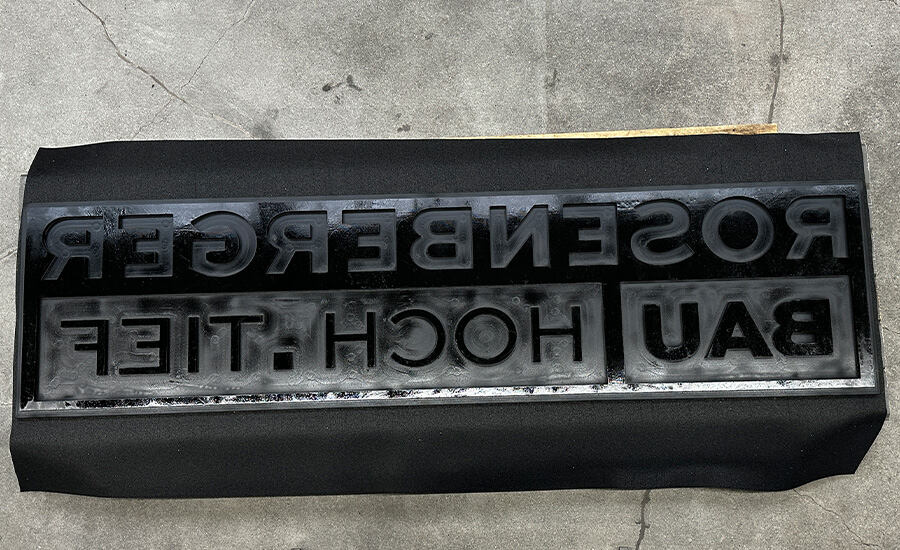

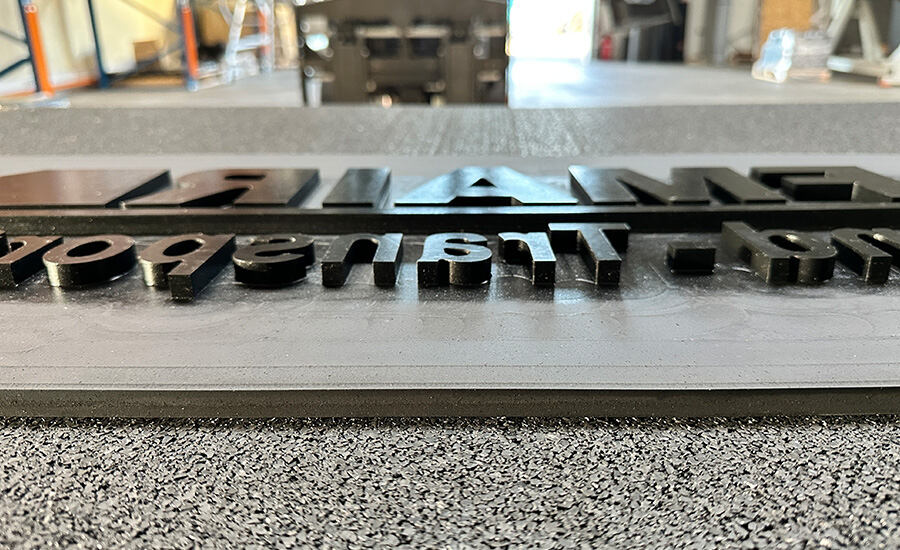

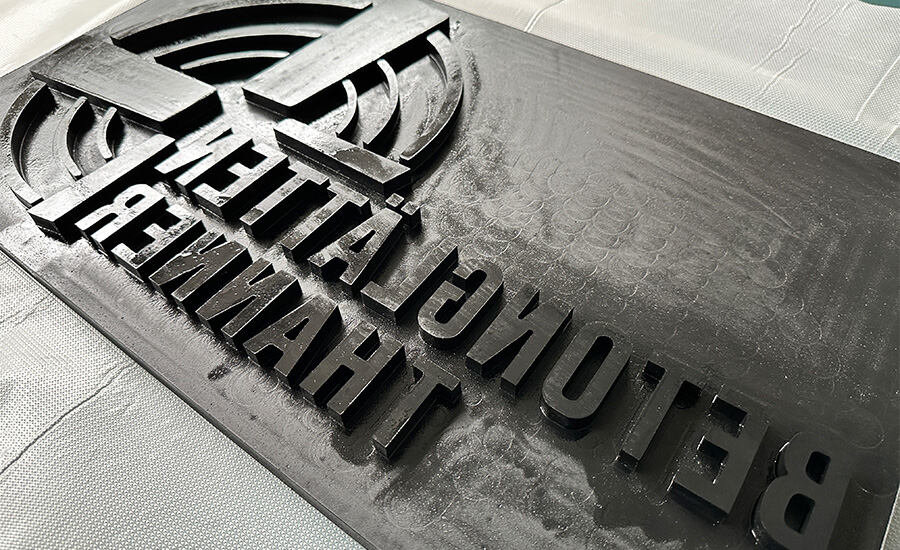

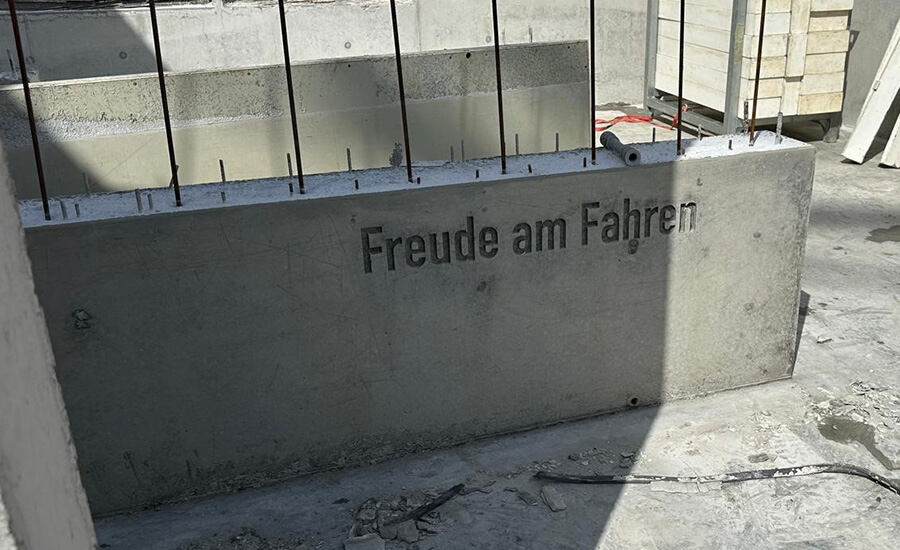

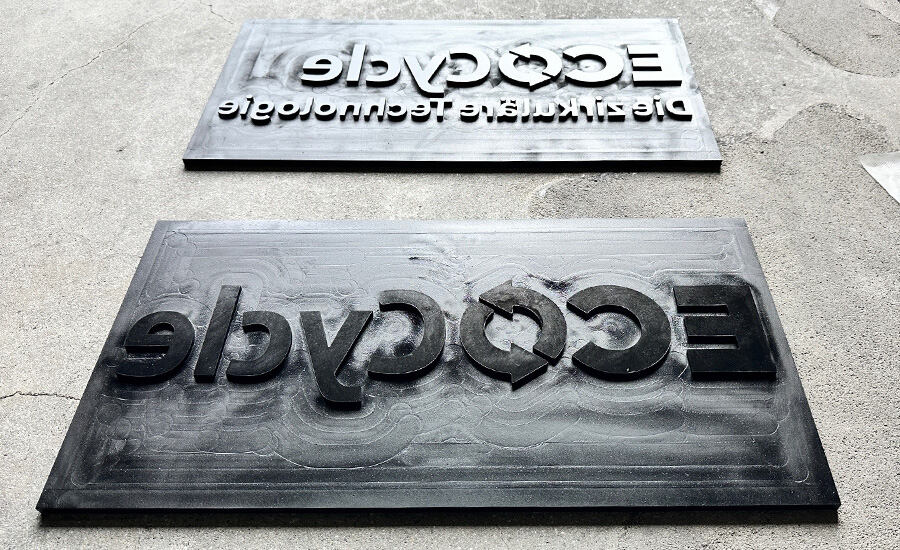

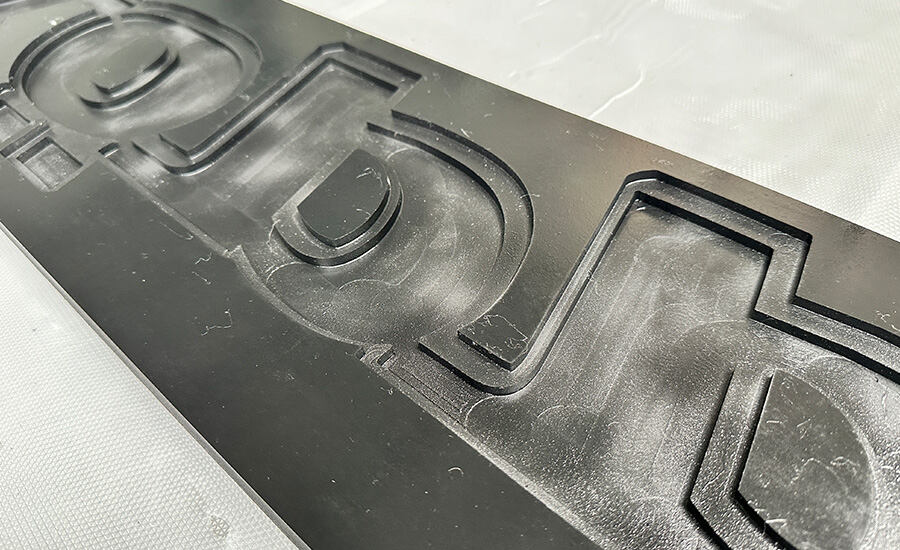

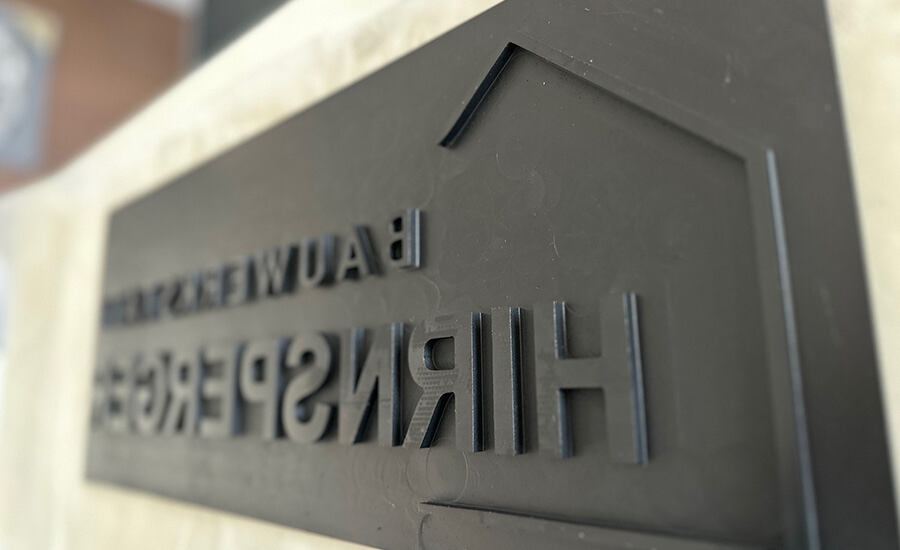

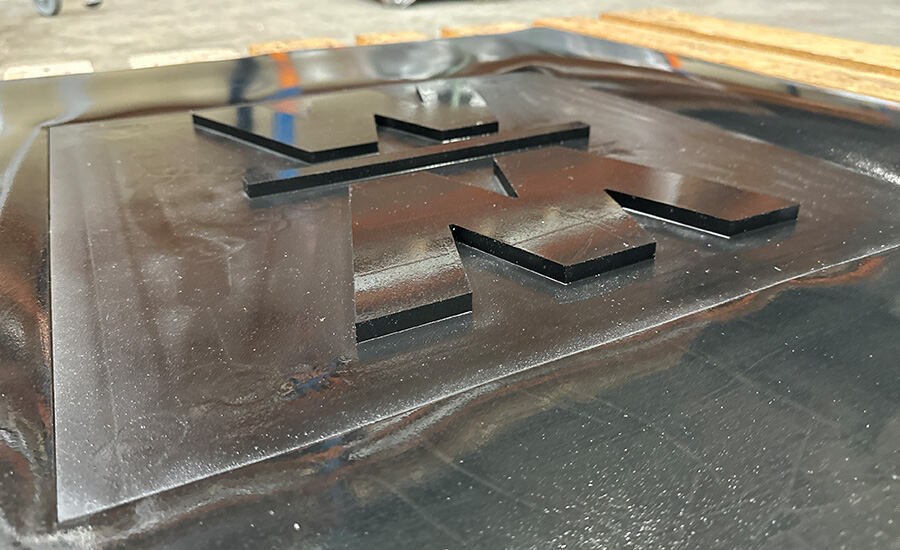

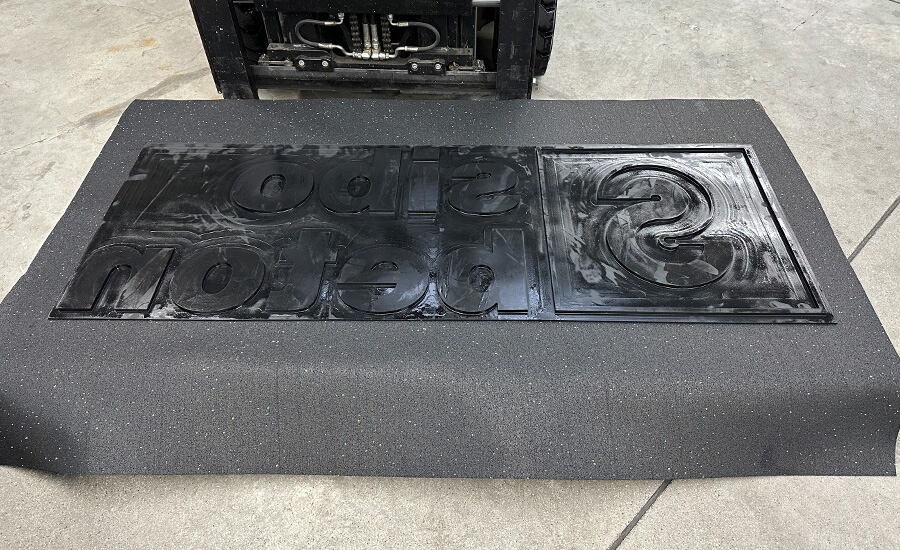

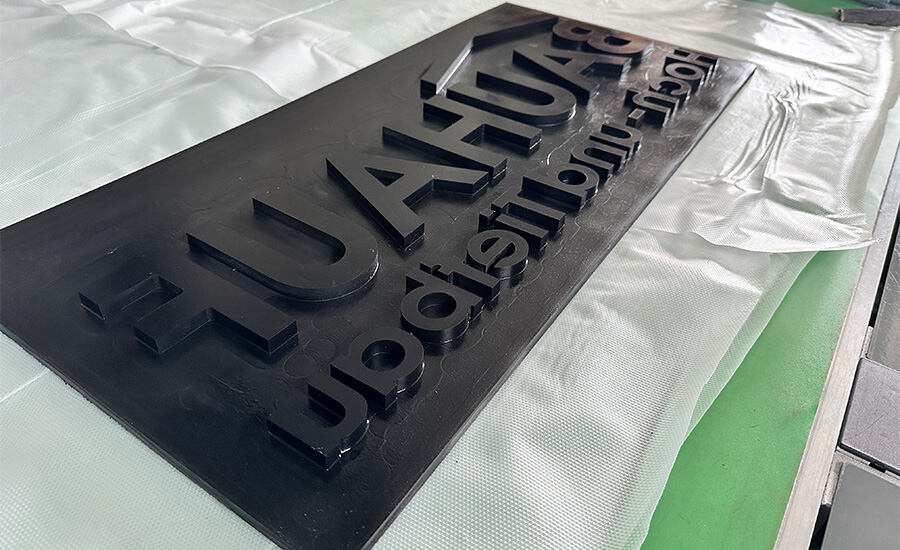

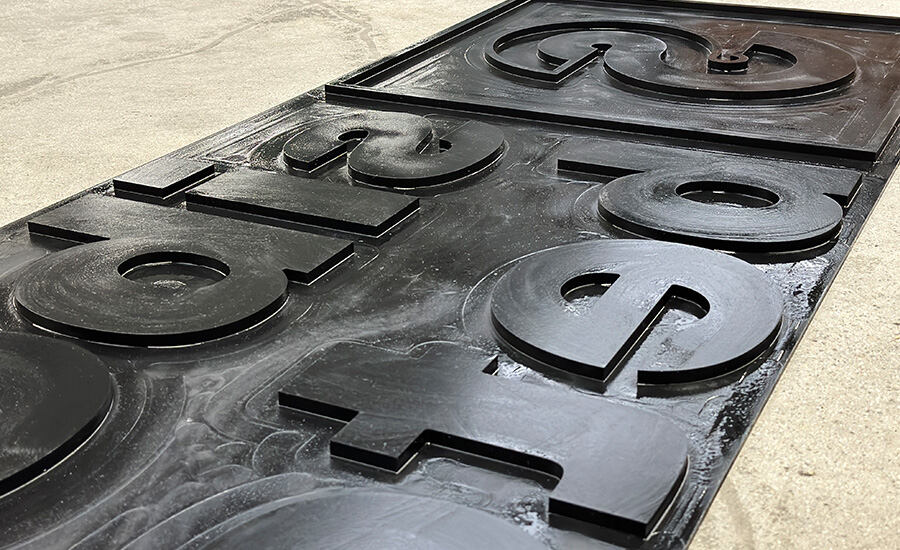

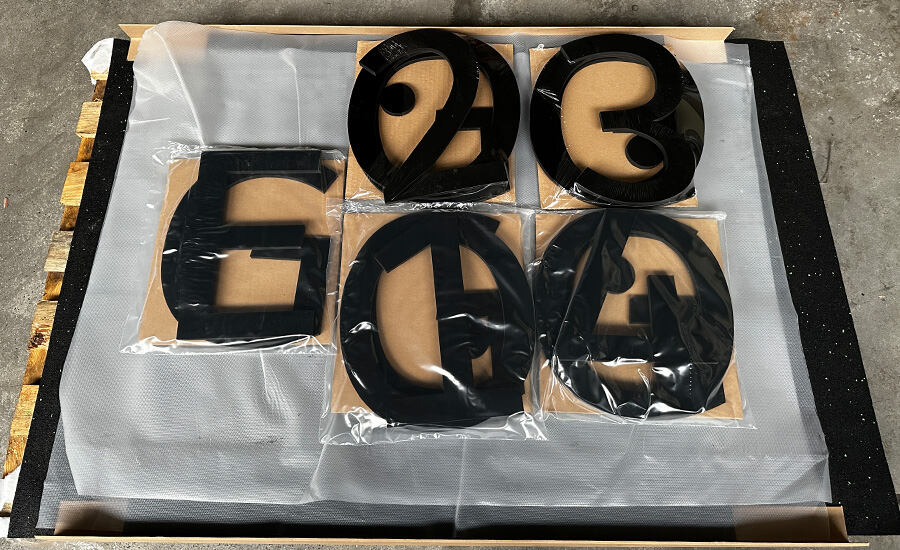

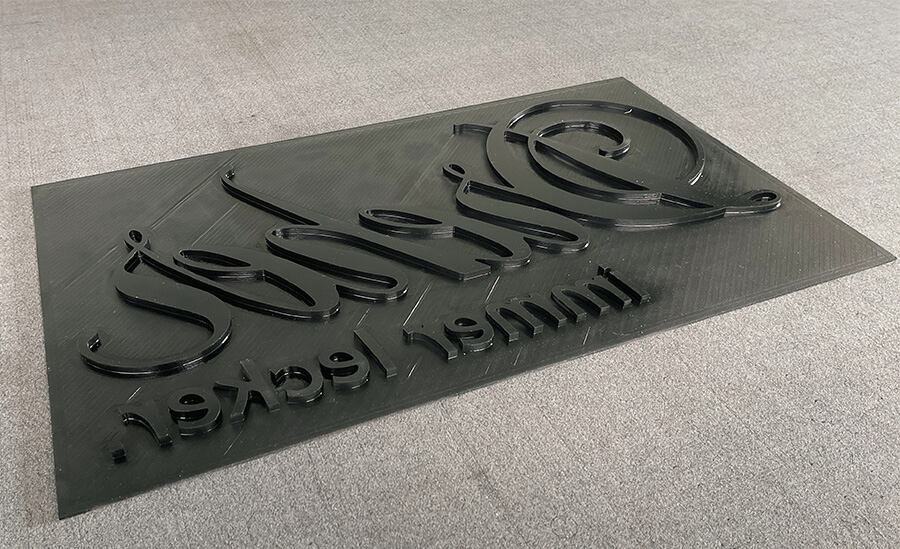

Beispiele für Schalungsmatrizen
Häufig gestellte Fragen
Was ist eine Vektorgrafik?
Eine Vektorgrafik ist eine Bilddatei, die ihre Informationen nicht in den allgemein bekannten Pixeln speichert, sondern in Beschreibungen aller im Bild befindlichen Objekte. Es handelt sich um Bilder, die sich über mathematische Berechnungen definieren. Anders als bei Rastergrafiken werden nicht die einzelnen Pixel des Bildes gespeichert, sondern eine Beschreibung aller im Bild befindlichen Objekte und deren Stärke, Linien, Grenzen, Schatten und andere Effekte. Ein Kreis besteht in diesem System zum Beispiel aus den Koordinaten des Kreismittelpunktes, seinem Durchmesser und der Farbe. Dadurch bleiben Vektorgrafiken auch über den Gestaltungsprozess hinaus flexibel und können im Nachhinein ohne Qualitätsverlust skaliert werden.
Was ist der Vorteil einer Vektorgrafik?
Eine Vektorgrafik kannst du auflösungsunabhängig speichern. Das bedeutet: Egal, wie groß oder klein du die Grafik im Nachhinein skalierst, sie wird nie unscharf oder verpixelt.
Für welche Projekte werden Vektorgrafiken genutzt?
Vektorbasiertes Arbeiten ist immer ideal, wenn du dein Projekt skalieren musst. Ein Logo zum Beispiel wird in verschiedensten Größen eingesetzt: Vom winzigen Druck auf einem Kugelschreiber bis hin zum riesigen Werbeplakat.
Was sind die gängigsten Vektorgrafik-Programme?
.AI: AI ist die Kurzform für Adobe Illustrator. Wird häufig für Print-Medien und digitale Grafiken wie Logos genutzt.
.EPS: Das Encapsulated PostScript ist ein älteres Vektorgrafikformat und unterstützt beispielsweise Transparenz nicht im selben Umfang wie das modernere AI-Format. Mehr Informationen bekommst du in unserem Beitrag zum EPS-Format.
.PDF: Jeder kennt und nutzt Adobe Acrobat und das Portable Document Format. Der Fokus liegt hier auf dem Austausch von Dokumenten über unterschiedliche Plattformen.
.SVG: Das Scalable Vector Graphics-Format basiert auf XML, einer gängigen Markup-Sprache im Internet, die von Maschinen und Menschen gelesen werden kann. SVG-Dateien eignen sich besonders für Web-Anwendungen, da sie Indexierung, Suche und Scripting unterstützen.
